电子秤称重传感器好坏的判断方法

[复制链接]

8

主题

9

帖子

53

积分

版主

Rank: 7Rank: 7Rank: 7

积分
53
发表于 2019-5-15 10:57:29 | 显示全部楼层 |阅读模式
电子秤称重传感器好坏的判断方法  电子秤的三大组成一个重要的部件就是是传感器了,传感器也是衡器一个最核心的感应部件了,它的小小变化可决定着衡器的性能和仪表显示的数值,同时,传感器也是电子衡器中一个比较容易损坏的部件。
   一个没有很好的保护措施的传感器是很容易被撞击,超载,电击,老化,高温,腐蚀等原因导致损坏的,而传感器的损坏就会引起不同的称重显示仪表做出不同的错误提示。比如传感器受到重压超载损坏后,耀华的XK3190-D2仪表就可能会提示“Err06”,而英展的SB530仪表可能会提示“E1”,等等。
         传感器不良的几种故障现象:
* 称重后仪表显示数据有残留,不归零
* 数字乱跳,不稳定
* 传感器线断
* 传感器和仪表的插头连接不良
* 传感器的屏蔽线不良,和传感器信号线或电源线短路
* 传感器的信号线短路
* 线性不好,滞后差
       传感器好坏的判断方法:
一、电阻测量方法:

相应的,我们要判断传感器的好坏,就需要进行测量,首先我们要了解传感器的基本原理核计术参数。如图(省略啦)。

只要是应变片电桥式的传感器大部分都是4线制的,有输入电压Ui和输出电压Uo,可见输出和输入都是一个电压信号。输入信号一般是一个恒压电源,一般为5V12V,通常用E+E-表示,而输出信号是一个mV/V的比例电压信号,这个输出信号是随着传感器所受压力的变化而变化的。仪表需要采集的就是这个输出信号,然后将其转换成我们所需要的数字。

各个厂家的传感器基本原理都是一样的,但是在传感器线的颜色和数量方面却不大相同。有的就是六线制的传感器。如图(省略)。但是两根sense(反馈)线也都是接在传感器的输入信号E+E-上的,我们可以忽略这两根反馈线或将其合二为一(电源与输入线并联)。每根电缆线的颜色会表示线所起作用,这些会在传感器的标签或者说明书、技术手册上有标识。

宁波柯力传感器的电缆线的颜色定义为Ex+红,Ex-Sig+绿,Sig-白,这也是国产传感器的大部分线序。有的传感器颜色为Ex+红,Ex-黑,Sig+绿,Sig-黄。中航电测的定义是红输入(E+)蓝反馈(+)白输出(S-)黄反馈(-)黑输入(E-)绿输出(S+)传感器的输入阻抗为402+6Ω,输出阻抗为350+3Ω。我们发现这里我们常用到的传感器的输阻抗为400Ω左右,而输出阻抗为350Ω左右(我们统称这些传感器为为350Ω传感器,同时我们还看到广州电测的传感器还有输入阻抗为1066+10Ω,输出阻抗为1000+10Ω的,这一类传感器我们统称为1KΩ低功耗传感器)这样我们就总结出了一个规律,电阻为400Ω左右的两根线是传感器的激励(输入端,也就是E+E-的电阻),这也是传感器任意测量时两根线之间最大的电阻。而两跟线输出端电阻为350Ω左右的为输出端。

那么E+S+E+S-E-S+E-S-,这四个电阻有是多少呢?我们随
便找几个全新的传感器来做实际的测量。
第一个传感器:E+和S+为291Ω,E+和S-为291Ω,E-和S+为291Ω,E-和S-为291Ω
第二个传感器:E+和S+为275Ω,E+和S-为275Ω,E-和S+为276Ω,E-和S-为276Ω
        即E+和S+,E+和S-之间的两个电阻相同,E-和S+,E-和S-之间的两个电阻相同。也就是传感器的任意一个激励端(E+或E-)到两个信号端(S+和S-)的两个电阻是相同的。
        再找一个受过超载损坏的传感器测量,超载过后的传感器:E+和E-为400Ω,S+和S-为350Ω。E+和S+为290Ω,E+和S-为292Ω,E-和S+为292Ω,E-和S-为290Ω。这个传感器是无法再使用的,已经报废了。传感器任意激励端到两个信号端的两个电阻相差2Ω。说明传感器的电桥受到了损坏,无法再恢复使用了。
这样就找到了电阻测试传感器的规律了
1、四线制传感器中,电阻最大的两根线是激励端(输入端),另外两根线是信号输出端。
2、确定好激励线和信号线后,任意一个激励线到信号线的电阻是相等的。
3、任意一个激励线到两个信号线的电阻差值大于2Ω以上,传感器就不好再使用,一般判断为损坏。(大于1Ω的有时候是可以通过调节零点的补偿是可以调节过来的。特殊情况例外)。
        受到化学腐蚀,电击,雷击,机械性损坏的传感器,所测量出来的传感器大都不会符合以上的特征的。
二、电压测量法:
        传感器还有一个重要的参数就是灵敏度了。多数的传感器都有标准的灵敏度,比如额定负荷时为2mV/V,这就是说,传感器在额定负荷下电桥输出一个正比与供电电压2mV/V的电压信号。
        比如一个传感器额定负荷为100kg,灵敏度为2mV/V,将传感器接上仪表,仪表的激励电压(供电电压)为10V,那么在传感器上加载100kg的砝码,则传感器的输出就是为100kg砝码/100kg额定X 2mV/V灵敏度X 10V激励电压=20mV输出电压。如果传感器上没有任何重物(包括传感器上面的秤台),那么传感器的输出就是0mV了。将数字万用表拨到200mV档,表笔测试传感器的信号两端,在传感器上加载重物,如果传感器的信号上升,仪表的数字变化,说明传感器是好的,如果传感器上没有任何物品,而测量出来的信号电压却远远超出零点,比如10mV,说明传感器已经损坏了。
         其实电压信号测量方法是传感器的正确测量方法,只是我们的普通数字万用表的mV(毫伏)测量档的精度有限,只有200mV,有的表甚至没有mV这个档位,而且这个信号非常的小,容易受到干扰和其他等原因的影响。因此,在测量时都要把S+和S—从仪表中断开再进行测量,同时要小心各个因素对信号的影响,以免造成误判。
        对于大负荷的传感器用这种方法就有点杯水车薪了,一个额定负荷几十吨的传感器在没有其他工具的帮助下是无法去进行输出信号测试的。
三、代换(替换)法:
        如果你所遇到的传感器是一般的常见的传感器,而身边又没有任何的测量工具,或者你对传感器的测试结果不是很肯定的时候,那就拿个灵敏度和阻抗相同的传感器来连接到仪表上,注意接线的顺序。这种方法对一些不归零有残留,滞后不好,线性不良的传感器非常的有效。
        但是由于仪表在标定时所记录的零点值一定的,所以换上去的传感器在开机时就未必能够归零或完全正确显示,最好能够将仪表重新标定一次或将仪表的初始归零范围调的大一写。
        最好是能够找到一个同样型号的传感器和原来的传感器进行电阻测试的对比或直接进行替换。这样就更能说明问题了。

回复

使用道具 举报

8

主题

9

帖子

53

积分

版主

Rank: 7Rank: 7Rank: 7

积分
53
 楼主| 发表于 2019-5-15 15:01:36 | 显示全部楼层

商品主图


  商品名称


  店铺名称


  商品购买链接地址




高精度100kg电子秤台秤电子称传感器称重传感器感应器150kg量程


精而准电子衡器总汇

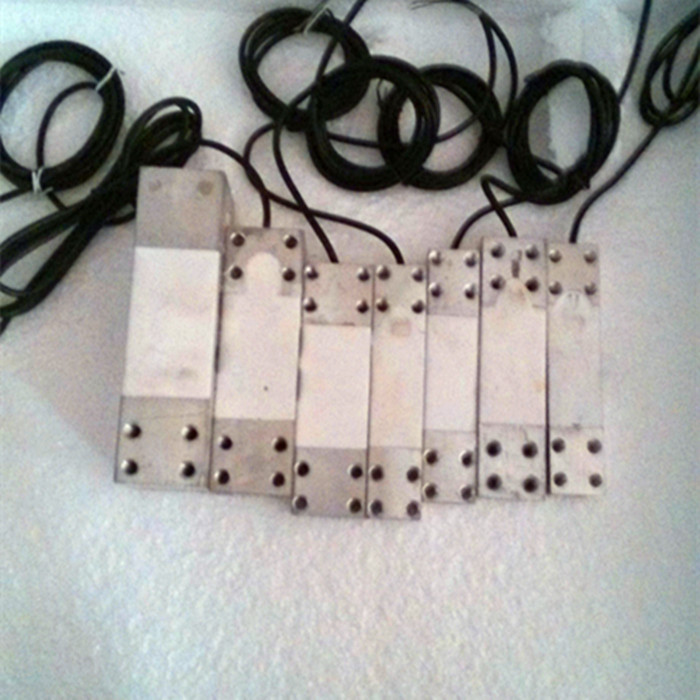

电子秤配件小地磅平台人体秤称重高精度传感器感应器特价10个包邮


朝正衡器





压力传感器 称重传感器 电子秤传感器200kg400kg 电子台秤传感器


小娜电子秤





电子秤配件 4芯高屏蔽地磅专用线 称重传感器信号线数据线


朝正衡器





200kg传感器100公斤电子台秤称重150kg压力悬臂梁平衡测力220感应


波尔卡萌小店

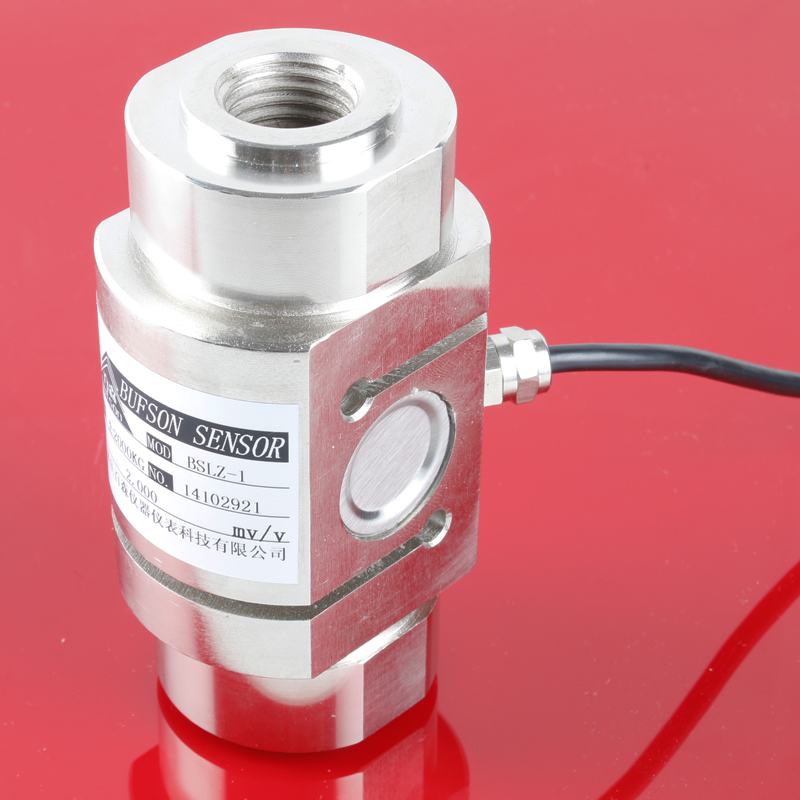

压拉力传感器S型工业应变式称重元件电子秤直销可开17票包邮


百森仪器仪表

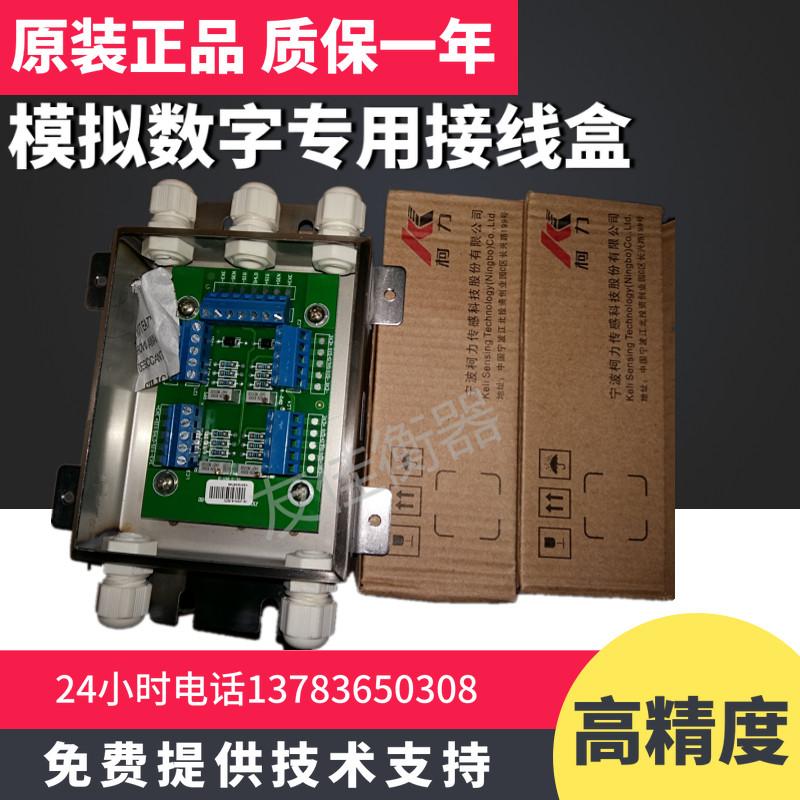

柯力地磅接线盒称重传感器4/6/8/10线盒不锈钢数字接线盒子电子秤


郑州地磅厂友佳衡器

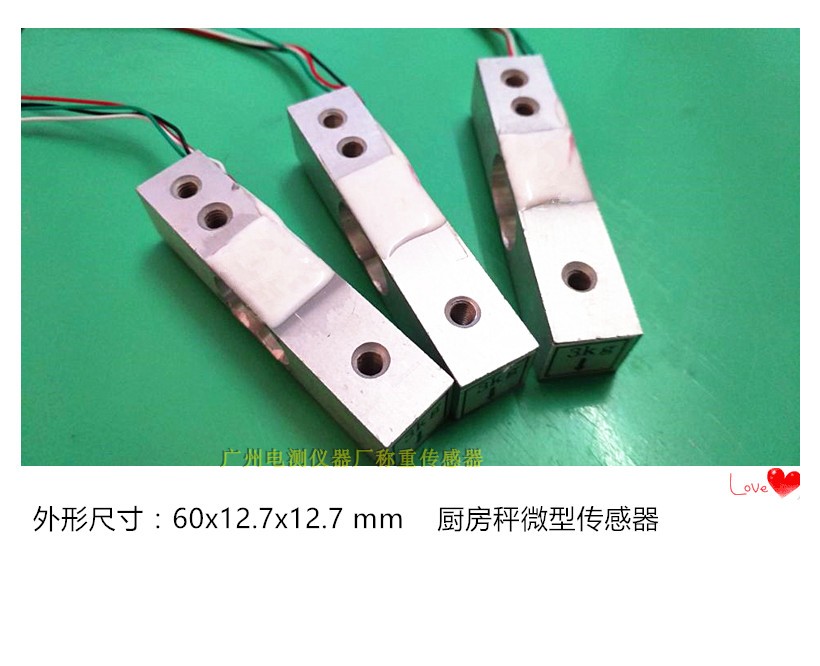

广测微型称重传感器YZC-131(3)/2kg3kg5kg厨房秤电子秤称重配件


广测称重传感器

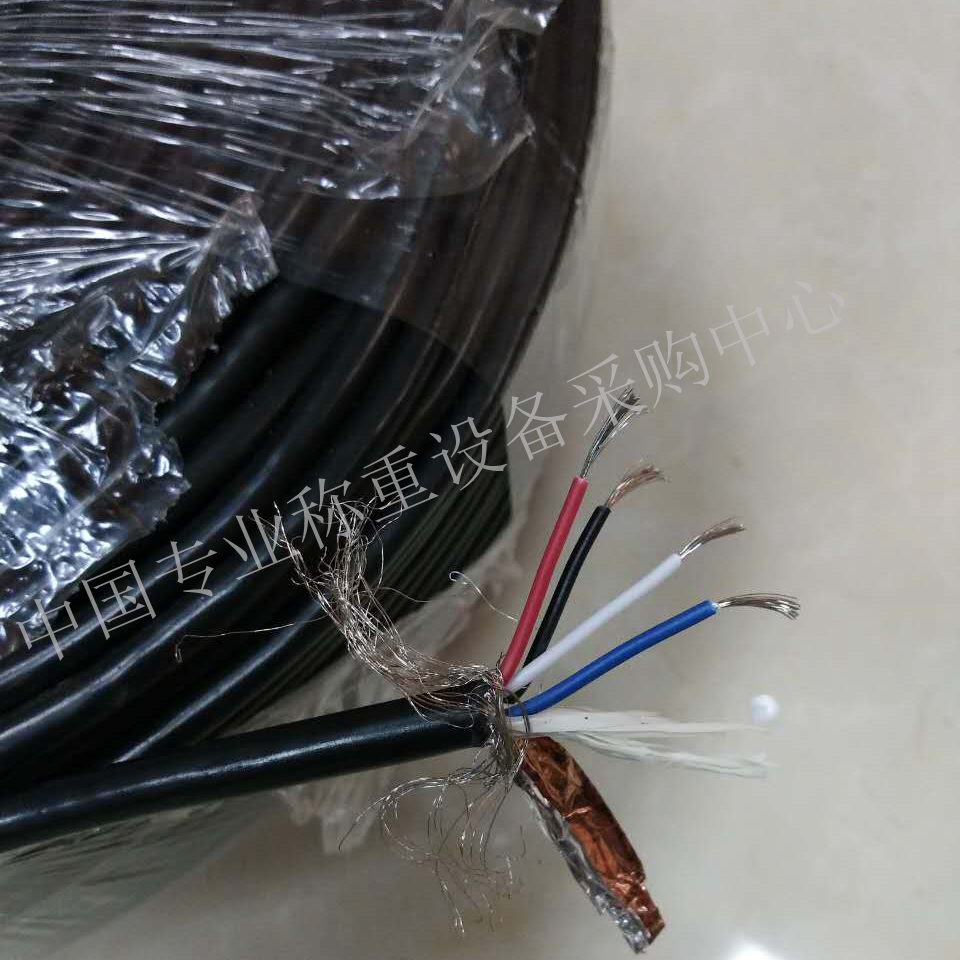

地磅秤显示器信号连接线称重传感器46芯带屏蔽数据电缆线电子秤


郑州地磅厂友佳衡器

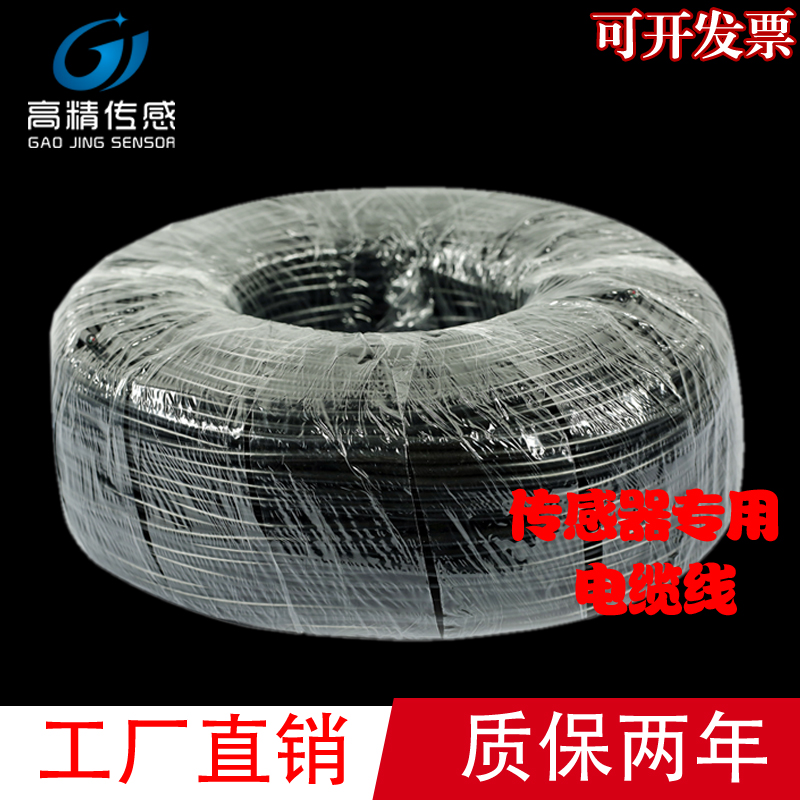

称重传感器信号线/地磅信号线/4芯屏蔽电缆线/电子称电子秤信号线


鼎商衡器





广测YZC-918/50KG人体秤/电子体重秤传感器/浴室秤称重传感器配件


广测称重传感器





地磅配件 四线接线盒 41出电子秤接线盒称重系统传感器信号合并


广测称重传感器





电子秤配件电子称传感器台秤称重感应器感应模块


鑫源衡器总汇





坤宏KH1单点式称重传感器电子台秤传感器100kg-800kg


坤宏旗舰店





电子秤磅配件 小地磅常用0.5  1T   2t 3T 悬臂称重传感器 包邮


朝正衡器





高精度150kg电子秤台秤电子称传感器称重传感器感应器200/300公斤


中意电子衡器精品





坤宏KH2称重传感器压力传感器电子台秤传感器铝合金材质C3等级


坤宏旗舰店

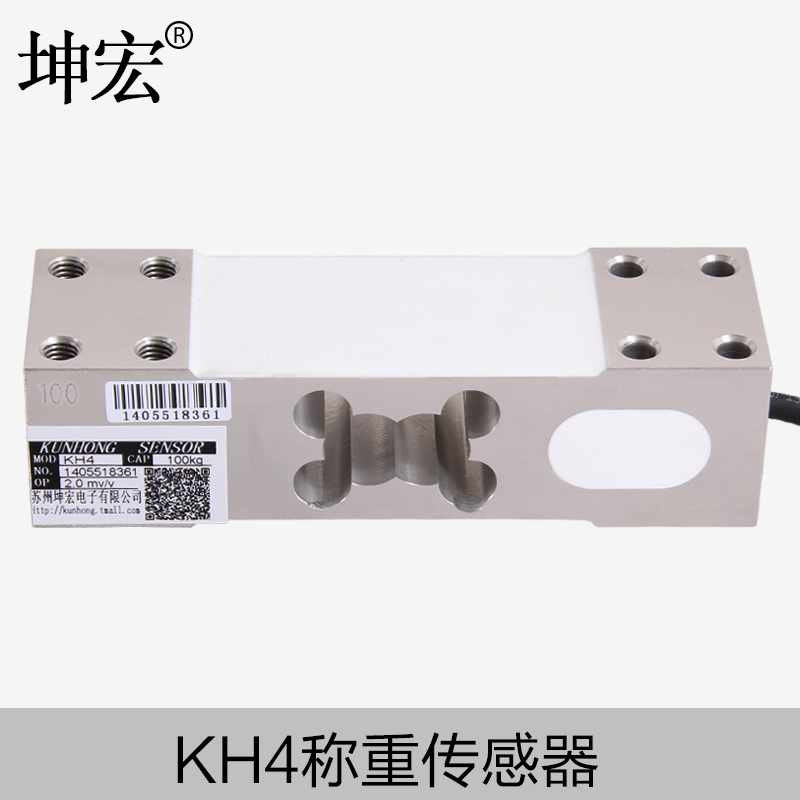

坤宏KH4单点式压力称重传感器方形孔电子台秤C3等级60-350kg


坤宏旗舰店

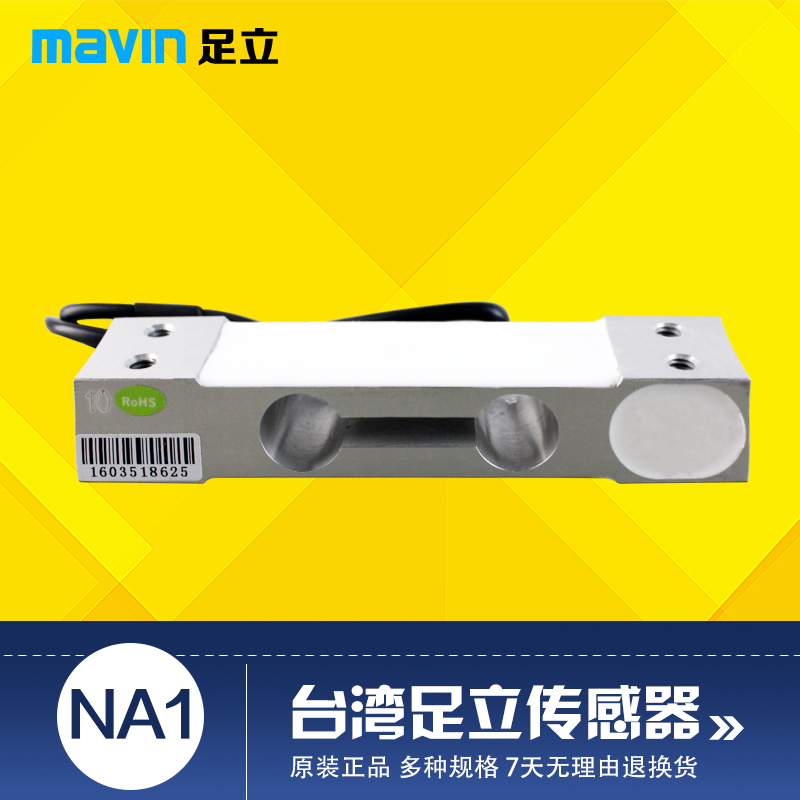

台湾mavin足立NA1足力称重传感器3kg5kg10kg40kg电子秤桌称感应器


纳威克家居专营店





台湾mavin足立传感器电子秤台秤称重传感器NA2-60kg/200kg/500kg


纳威克家居专营店





普司顿称重传感器1吨料斗秤psd-S1配料机电子秤500kg拉压力传感器


普司顿电子设备公司店





坤宏地磅信号线称重传感器信号线4芯屏蔽电缆线电子秤称信号线


捷特称重科技

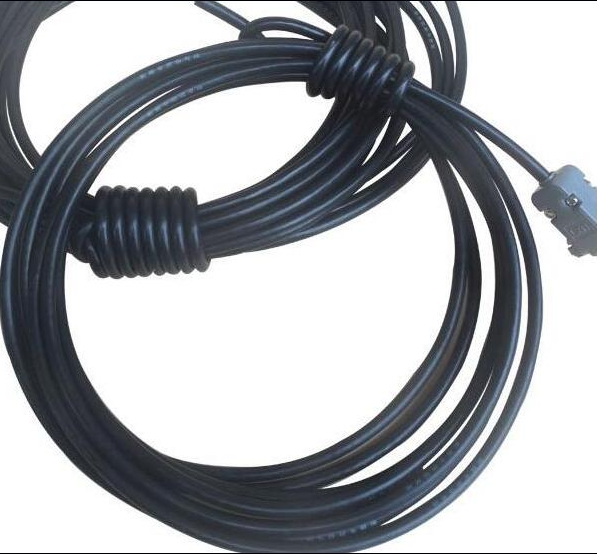

耀华XK3190-A12+E称重显示器电子台秤小地磅A9传感器连接线信号线


郑州亚衡衡器标准店

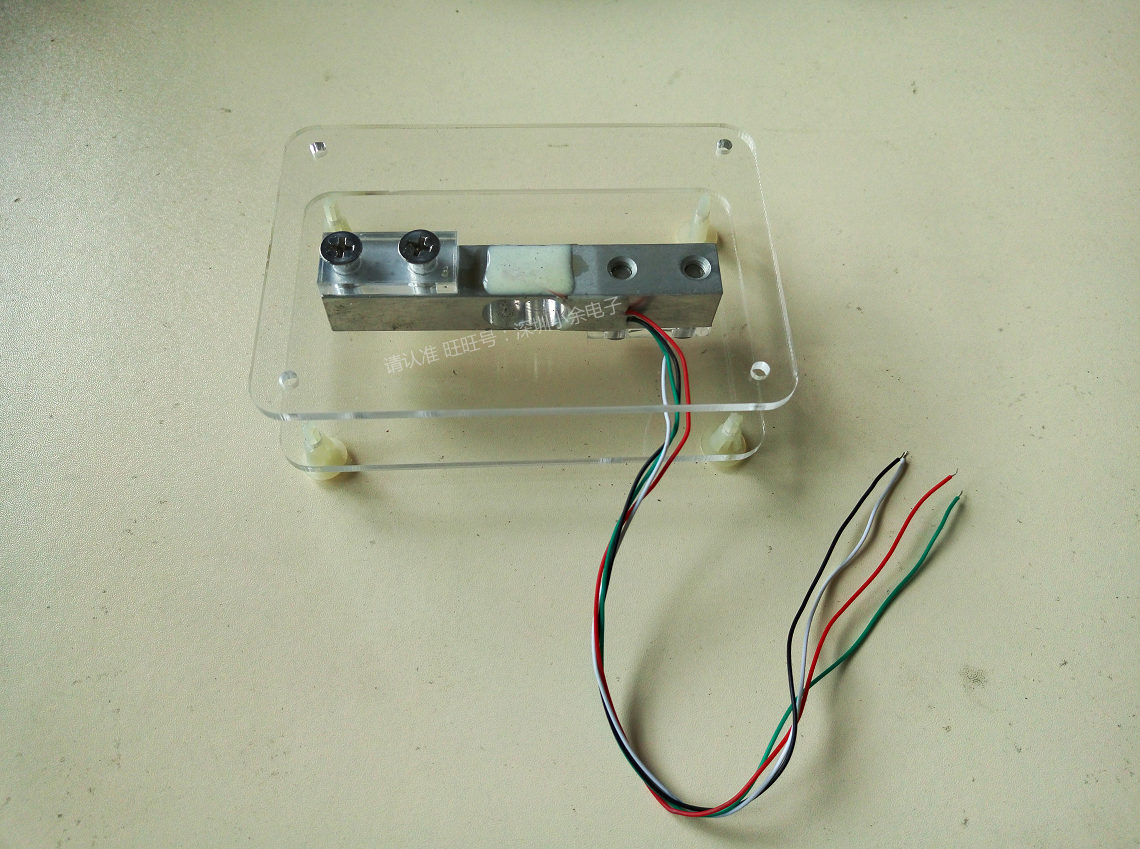

称重传感器支架称重模块电子秤传感器实验平台学生毕业设计1B尺寸


工业衡器自动化

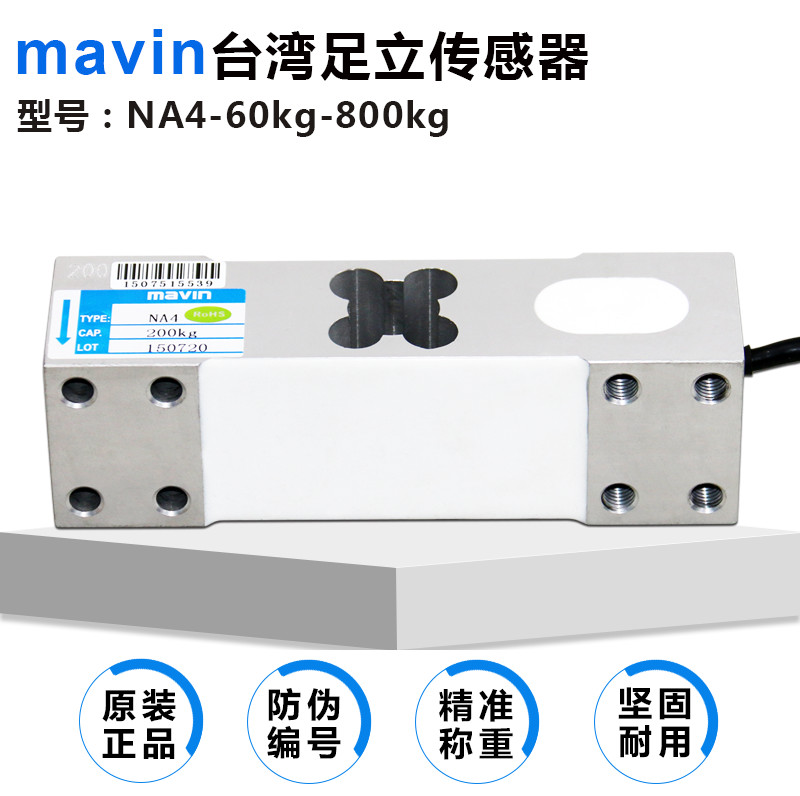

台湾Mavin足立称重传感器NA4电子台秤专用传感器压力传感器模块


华东衡器大卖场





原装衡之宝电子秤称L1E感应器称重中航传感器50 75 100 200 300kg


衡之宝电子秤厂家网店




  厂家直销铝合金称重传感器蔬菜秤电子秤人体秤力传感器批量优惠


上海测力传感器厂





特价轮辐式称重传感器试验机荷重元测力LOAD CELL电子秤高精度


上海测力传感器厂

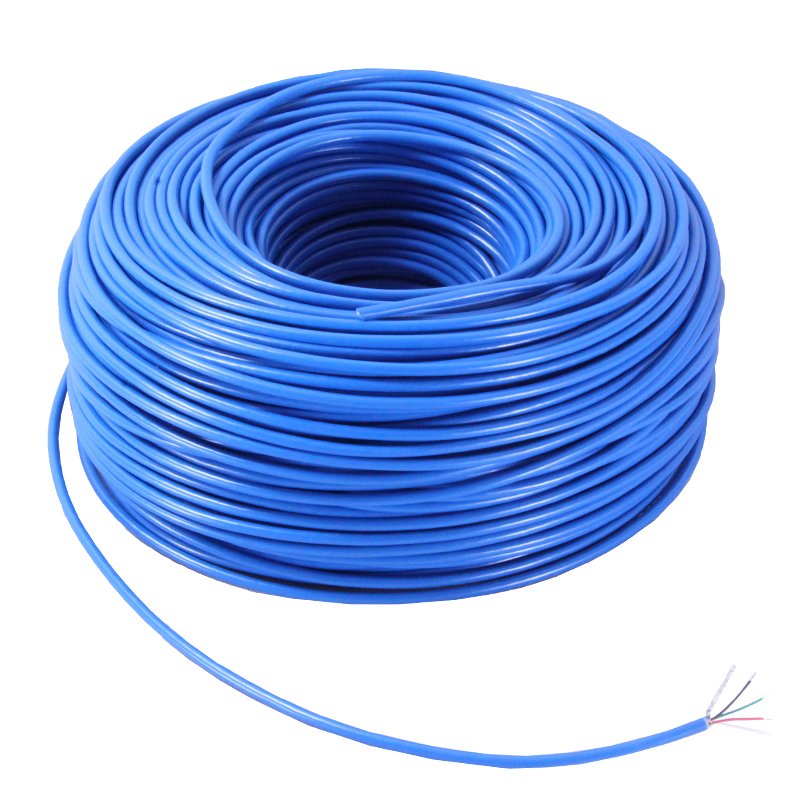

地磅电子秤四芯信号线称重传感器线防鼠线4芯带屏蔽数据电缆线


郑州亚衡衡器标准店





电阻应变式5kg压力传感器  称重电子秤称【不含HX711模块】送资料


诚质电子科技





广测YZC-664称重传感器500K200kg菱形孔300公斤电子秤测力感应器


乐安家居生活店





台湾Mavin足立NA4称重传感器电子称秤100kg200kg500kg压力感应器


云探家居专营店





电子秤100kg-200KG称重传感器支架,电子秤安装称架/固定架DIY称盘


湖南称重传感器总批发





地磅电子秤信号线称重传感器信号线45芯带屏蔽数据电缆线传输线


杰特衡电子秤形象店





广测微型称重传感器YZC-401/3KG 厨房秤电子钓鱼称烘焙称压力配件


广测称重传感器





耀华XK3190-A12+E称重显示器电子秤仪表地磅A9传感器连接线信号线


天秤衡器





200kg电子台秤300kg称重350kg传感器150kg悬臂梁平衡测力量感应器


格力特电子秤形象店

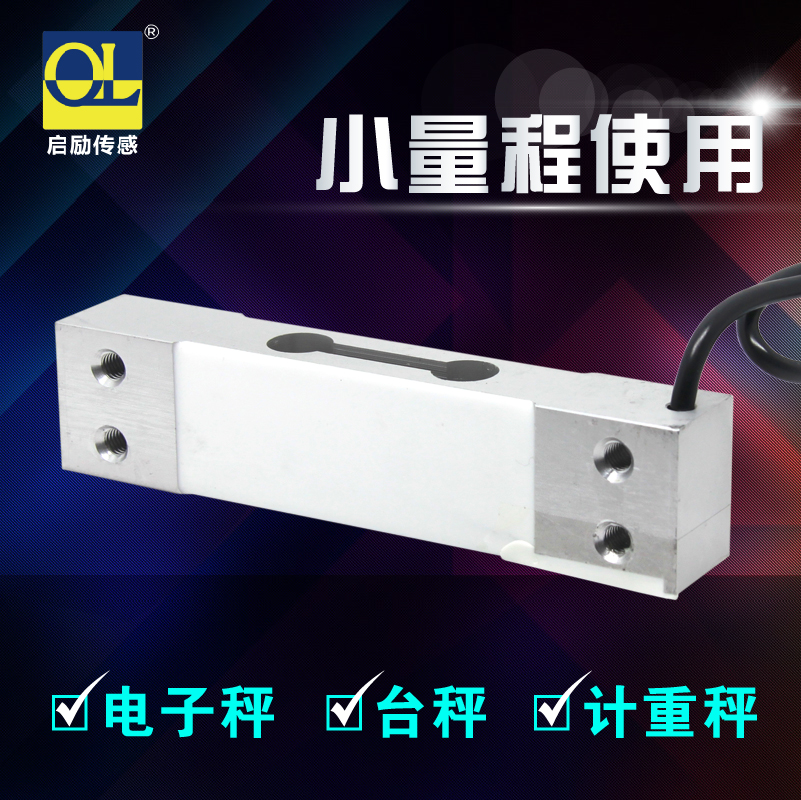

高精度平行梁单点式称重传感器电子秤配件C3小量程压力重力感应器


启励传感





欧路达AT8502称重传感器高精度稳定重量传感器料斗秤电子称100kg


江苏传感器仪表选型中心





欧路达AT8502单点式压力称重传感器C3高精度传感器3~100kg电子秤


欧路达家居专营店

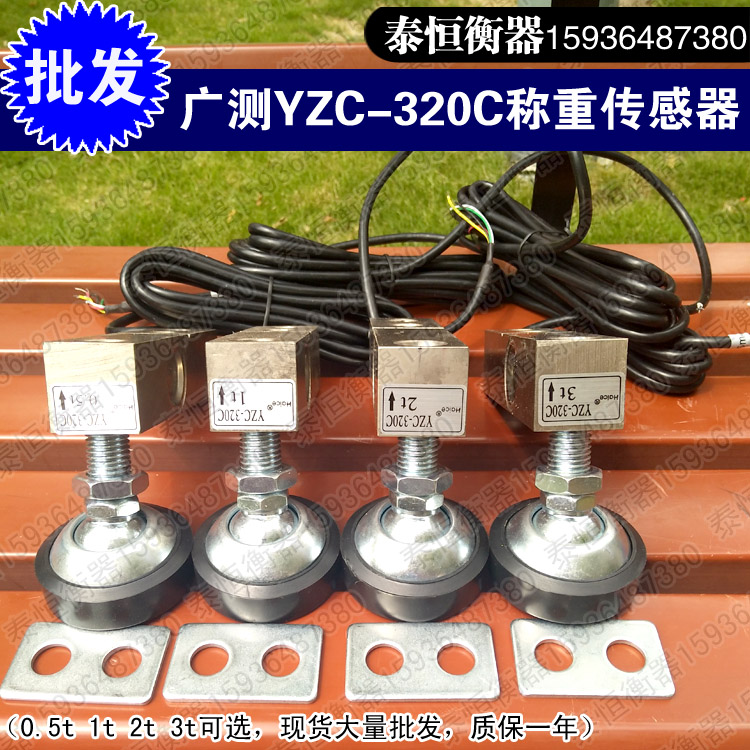

广测YZC-320C压力传感器电子小地磅3吨平台秤2吨称重1合金钢500kg


泰恒衡器





YZC131厨房秤/手提秤/电子秤/珠宝秤/微型称重传感器


RunesKee洛迦智能开发





电子秤配件小地磅平台人体秤称重高精度传感器感应器特价10个包邮


百依百顺萌





CZL-611N  微型称重传感器 1kg/ 5kg/10kg/ 20kg 电子秤模块支架


赛宝电子





称重传感器信号线/地磅信号线/4芯屏蔽电缆线/电子称电子秤信号线


蚌埠高精传感系统工程有限公司





电子秤配件小地磅平台人体秤称重高精度传感器感应器特价10个包邮


引凤集市企业店

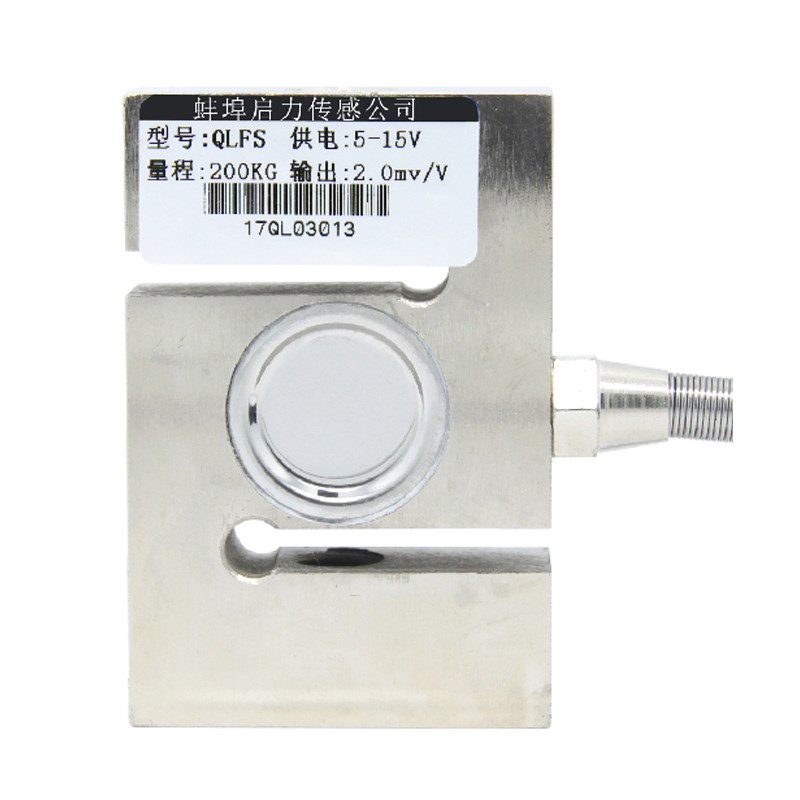

拉力 称重 S型重量传感器 搅拌站 配料仓 500kg 1T电子秤
